T 7202 KAB

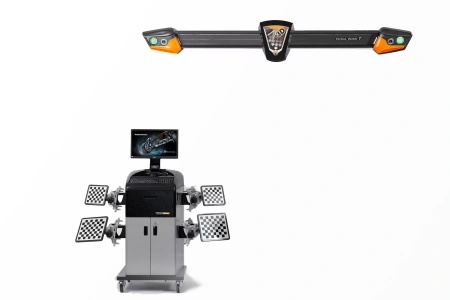

Стенд 3D настенный ТехноВектор 7 Т7202 KAB (стойка "Т"-серии), (для работы на яме) предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Основные свойства:
Комплект поставки Техно Вектор T7202KAB
Стенды содержат следующие основные элементы:

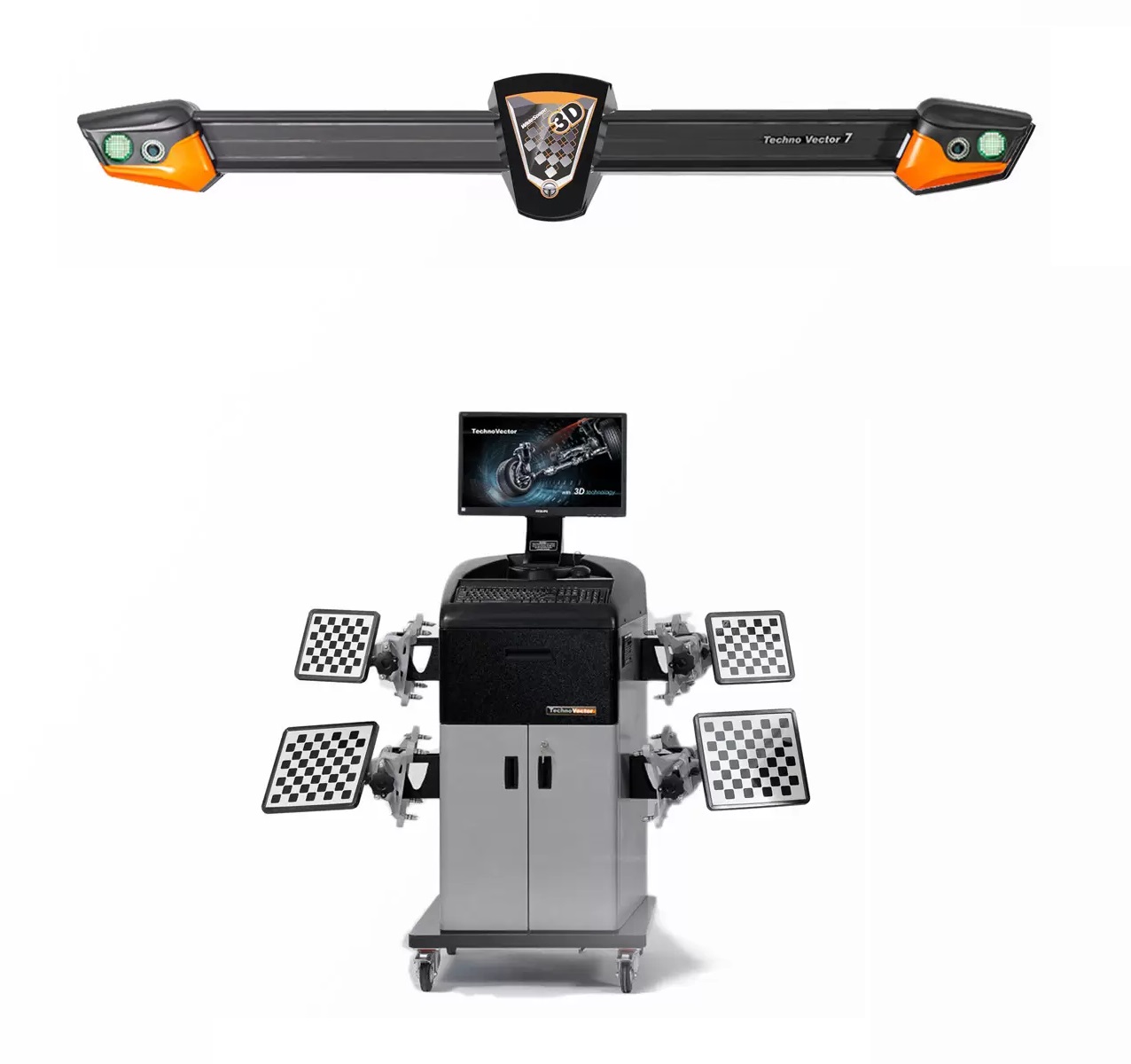

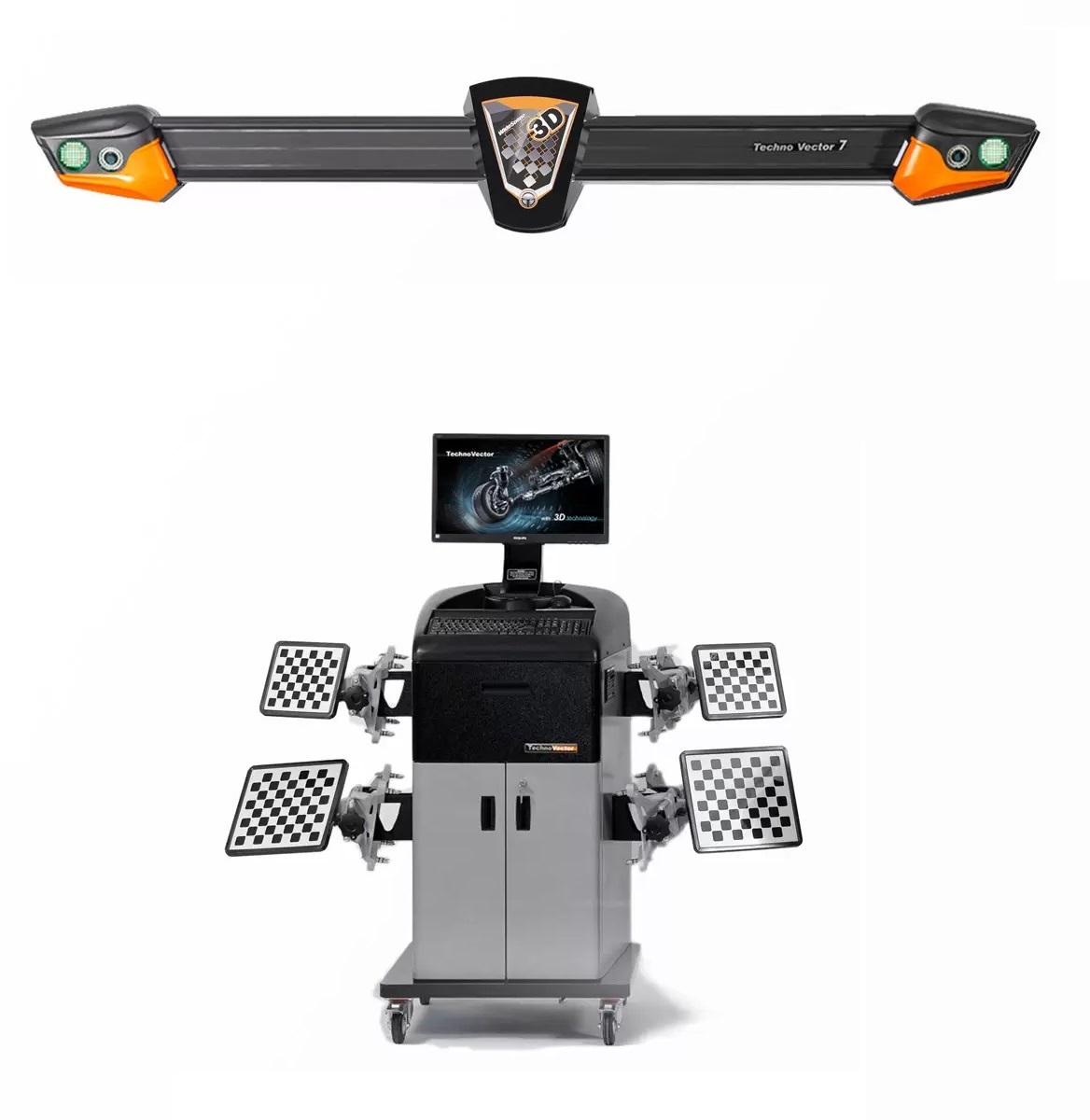

1. Компьютерная стойка "V" - серия
• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• 21,5 дюймов LCD цветной широкоформатный монитор;
• программное обеспечение Техно Вектор с трехмерной визуализацией.
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Основные свойства:
| Серия |
Серия PRO.
Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами. |
| Количество камер | Две неподвижные камеры. |
| Типы камер | Две видеокамеры по 5 Мп. |
| Тип монтажа |
Настенный. Требует наличия капитальной или несущей стены. |
| Компьютерная стойка | T - серии |
| Применяемость | Яма или подъемник |
| Расстояние от камер до центра передних поворотных платформ |
1400 - 3500 мм для ямы 2800 - 3500 мм для подъемника 2200 - 3500 мм для подъемника при измерительной высоте 500мм |
| Основные преимущества |
|
|
|
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта. |
Основные преимущества:
• Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
• За счет настенного монтажа позволяют более рационально использовать рабочее пространство.
• Ключевое преимущество - технология WideScope не имеющая аналогов в мире.
• Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
• Измерение может производиться на уровне пола.
• Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа**
**Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Стенды содержат следующие основные элементы:
1. Компьютерная стойка "V" - серия
• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• 21,5 дюймов LCD цветной широкоформатный монитор;
• программное обеспечение Техно Вектор с трехмерной визуализацией.

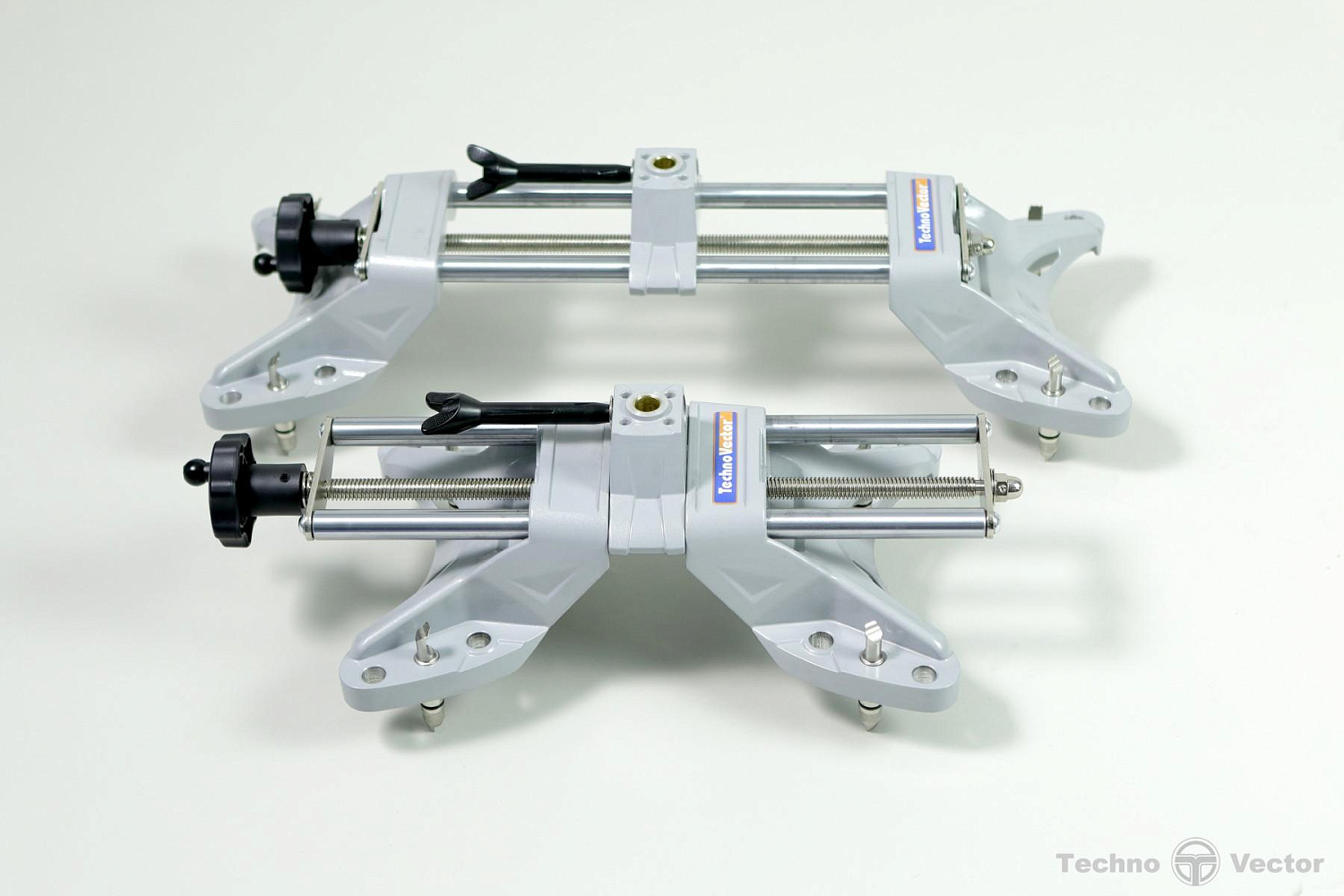

2. Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.
3. Мишени. Пассивные отражатели без содержания электронных элементов, состоящие из:
• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударо-защищенного корпуса.
4. Система машинного зрения
• Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
• Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
• Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
• Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
• WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5. Программное обеспечение Вектор 3D
• Операционная система - лицензионная Microsoft Windows 10
• Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
• Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
• В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
• Программное обеспечение включает расширенную систему управления отчетами.
6. Комплект вспомогательных устройств и приспособлений.
Прибор обеспечивает измерение следующих основных параметров:
- для передней и задней оси:
• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес;
• углы симметрии осей.
- для передней оси (управляемые колеса):
• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.
Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения. Технология WideScope уменьшает измерительную высоту.
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
• Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
• С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
• 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
• 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000 мм
Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:
• Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
• «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:
• Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
Схемы углов обзора камер стендов Техно Вектор 7 с технологией WideScope (4 камеры)
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм,
при расстоянии более 2550 мм - увеличивается измерительная высота.
Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для Техно Вектор 7 (2 камеры).
Двухкамерные стенды сход-развал Техно Вектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
• ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
• ползунок справа - изменяет предполагаемую регулировочную высоту.
Комплект поставки стендов Техно Вектор 7
Технические характеристики стенда Техно Вектор 7
| Наименование параметра | диапазон измерений | макс.погрешность | сред.погрешность |
| Углы установки передних колес |
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарнного схождения передних колес | ±5º | ±3' | ±2' |
| Угол продольного наклона шкворня | ±19º |
±8' |
±5' |
| Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
| Максимальный угол поворота колес | ±45º | ±10' | ±5' |
| Углы установки задних колес |
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол сумарнного схожд. колес задней оси | ±5º | ±3' | ±2' |
| Угол индивидуал. схожд. колес задней оси | ±2,5º | ±3' | ±2' |
| Углы симметрии |
| Угол смещения передней оси | ±2,5º | ±3' | ±2' |
| Угол смещения задней оси | ±2,5º | ±3' | ±2' |
| Угол движения | ±2,5º | ±3' | ±2' |
| Угол отклонения геометрии оси | ±2,5º | ±3' | ±2' |
| Напряжение, В | 220 ± 10% |
| Частота, Гц | 50/60 |
| Диапазон крепления колесного адаптера (захвата), дюймы | 12÷24 |
| Рабочая температура, °С | +10 ÷ +35 |
| Потребляемая мощность, Вт | 350 |
| Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
| Гарантия, год | 2 |
| Мест в упаковке, кол-во | 7 |
| Объем, м3 | 1.7 |
| Масса нетто, кг | 280 |
| Масса брутто, кг | 390 |
Установка и пусконаладка:
Cтоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7
Транспортировка стенда:
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах, закрытых кузовах автомобилей, трюмах, герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”
